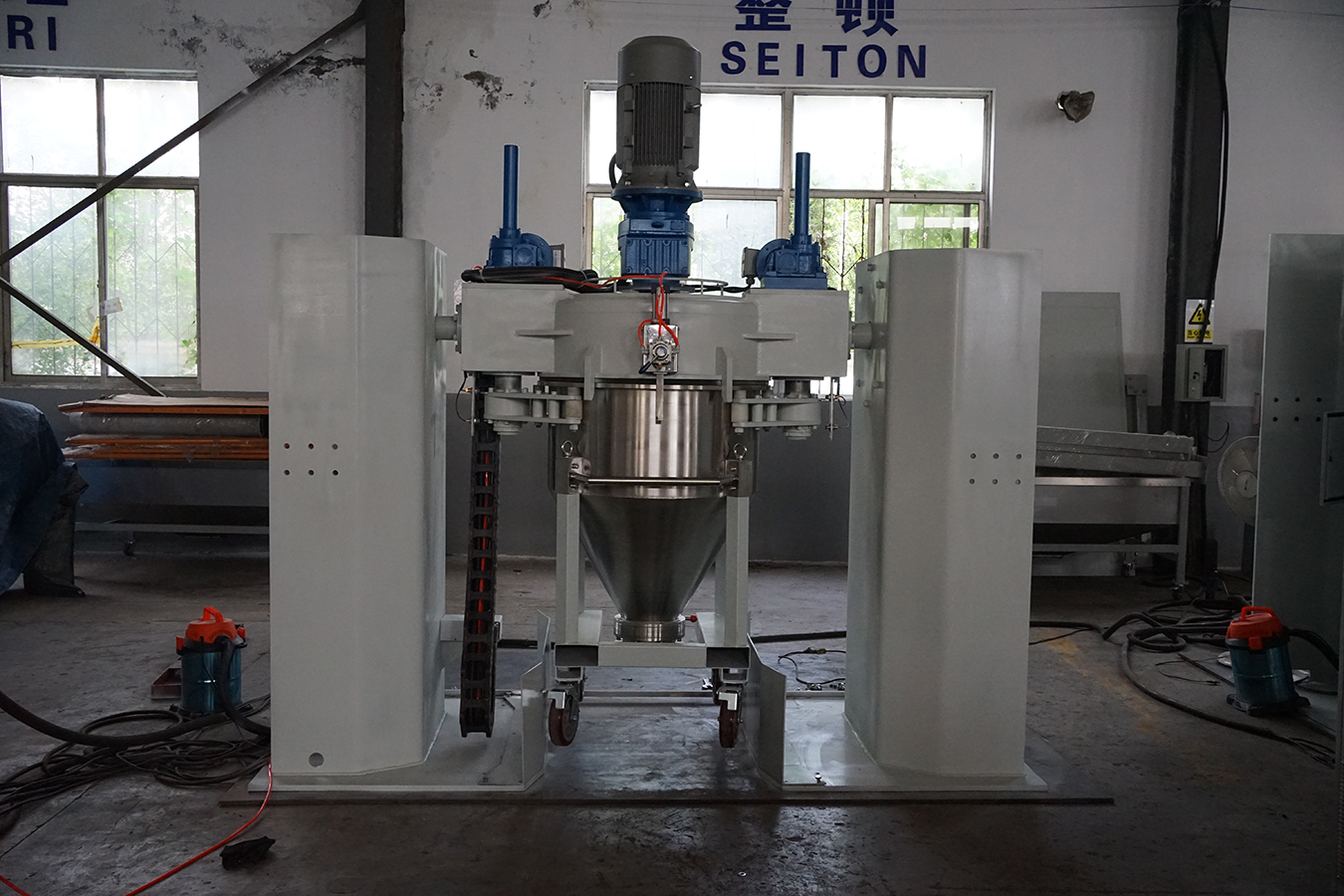

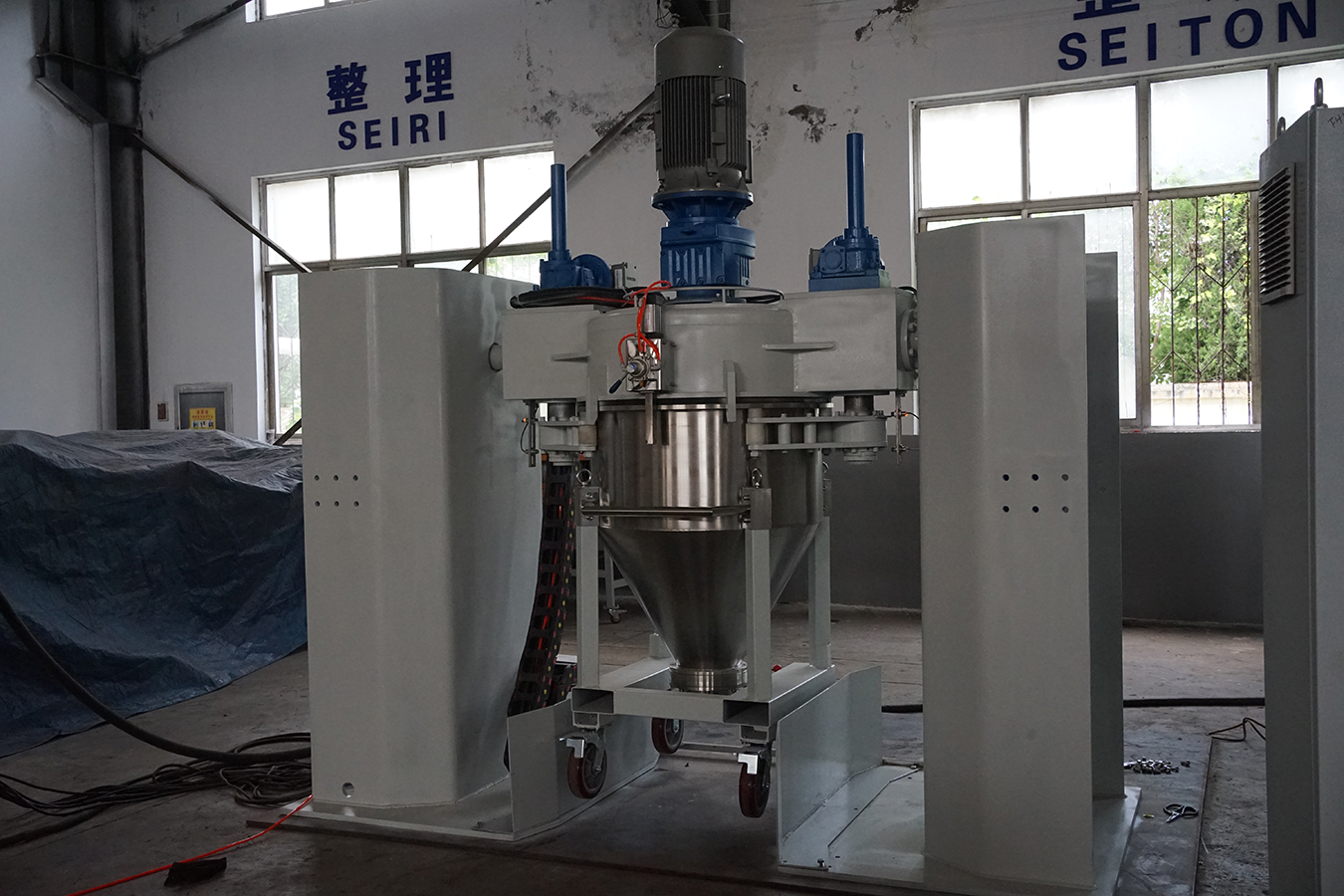

El motor principal está instalado en la parte inferior del cabezal mezclador y dos motores de elevación están
instalado en el lado izquierdo y derecho por separado. Se instala motor basculante con reductor
en el extremo derecho del cabezal mezclador.
Tolerancia coaxial de dos ejes extremos en ambos lados del cabezal mezclador
≤ ±0,1 mm,
Hace que la rotación sea más duradera y estable.
Motor principal:22kW, ABB o Siemens.
inclinaciónmotor:1.5kW, ABB o Siemens.
_ El cabezal mezclador está fabricado en SS321 con pulido espejo para la superficie interior.
La herramienta mezcladora contiene una herramienta mezcladora principal y una trituradora lateral de alta velocidad con tres etapas.
estructura.
La herramienta de mezcla principal está compuesta por la hoja grande inferior con dos hojas individuales en
Disposición de 180 grados y la hoja pequeña superior con tres hojas individuales a 120
arreglo de grado.
La trituradora lateral de alta velocidad contiene cuatro cuchillas individuales.
Esta herramienta de mezcla de tres etapas con tres velocidades puede reducir en gran medida el tiempo de mezcla
de 10 a 15 minutos / tolva de la herramienta mezcladora tradicional de una etapa para
2-3 minutos / tolva. Por lo tanto, la eficiencia de la mezcla también se puede mejorar en gran medida. Y
Ahorre energía y prolongue la vida útil del mezclador.
La herramienta mezcladora está hecha por SS321 con pulido de superficie.
Hay dos brazos de elevación ubicados a ambos lados del cabezal mezclador para levantar o dejar caer el
envase. Esta elevación y sujeción se realiza de forma mecánica. Entonces es más duradero
y confiable que neumático.
La operación de inclinación se realiza mediante un gusano y una estructura de rueda helicoidal. Y esta estructura
es accionado por un motor freno ABB o Siemens. Entonces la inclinación es más estable y segura.

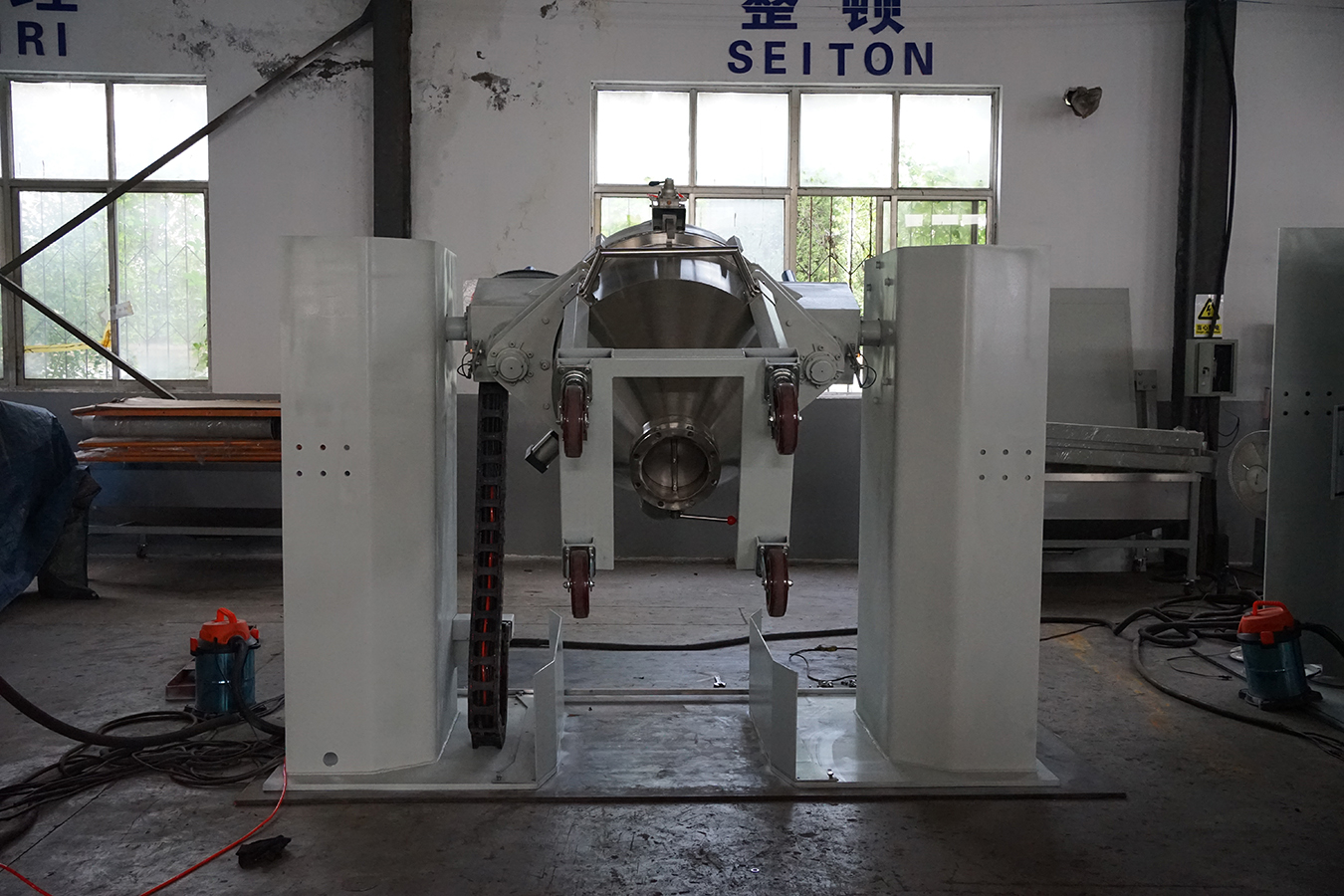

Una vez finalizada la mezcla, el recipiente se inclinará hacia atrás desde la posición vertical inicial.
posición. Por lo tanto, el material se puede deslizar hacia abajo hacia el centro desde la pila en un lado.
Mientras tanto, la herramienta de mezcla funcionará inactiva para sacudir el polvo.
Luego, el recipiente se bajará del cabezal de mezcla. El cilindro de aire de escape
se abrirá y el polvo se ventilará a través del sistema de aspiración.
Consumo de aire comprimido: 0,01 m3/min.@6bar.
La mayoría de los componentes del mezclador se colocan en el marco.
El marco está hecho de acero al carbono con zinc plateado.
1.1.2.5 La válvula de mariposa de salida es fabricada por SS321.

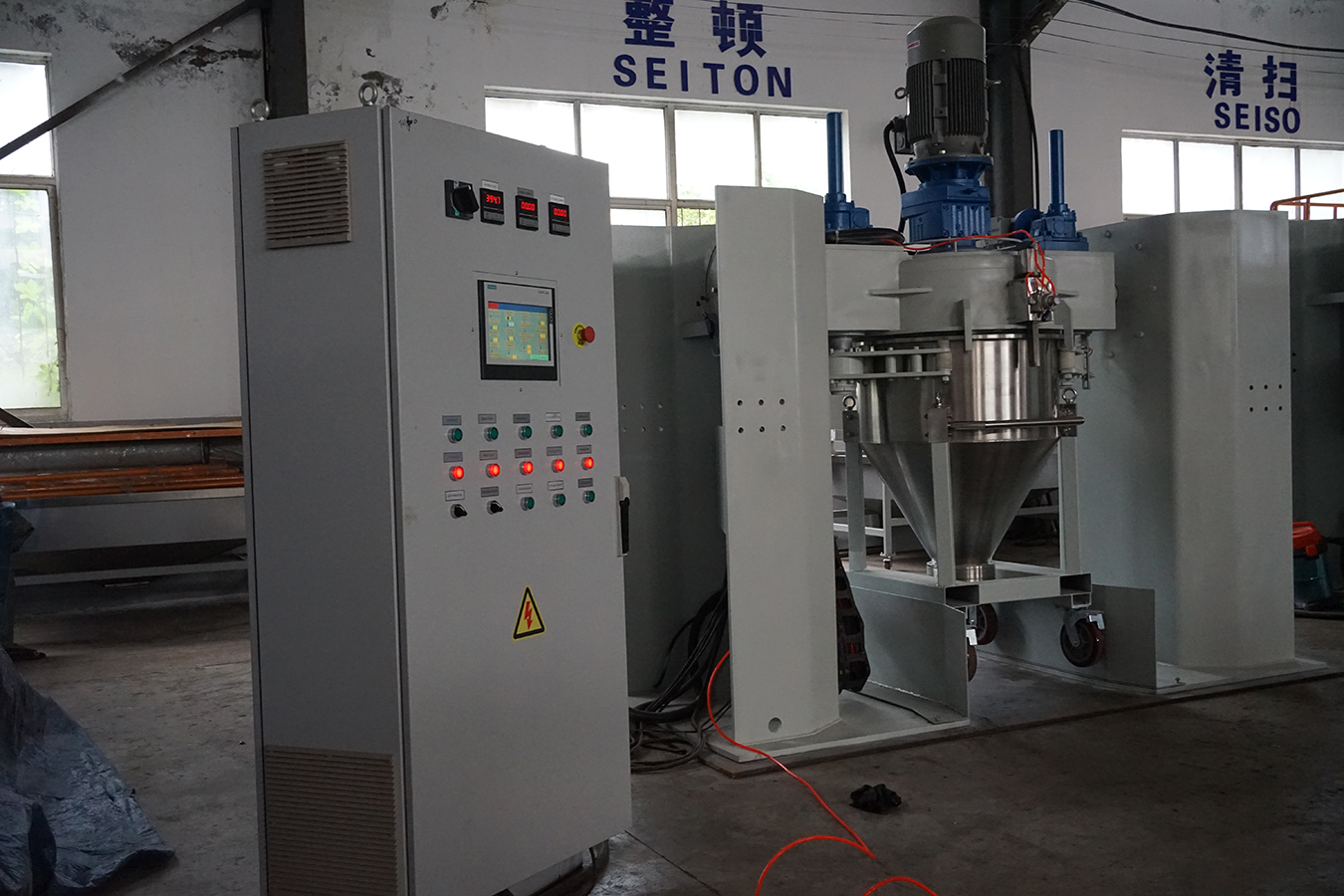

El sistema eléctrico consta de dos partes: el armario de control eléctrico independiente y el
caja de conexiones en el mezclador.
El proceso de mezcla se puede controlar mediante PLC de forma automática o manual.
Todo el proceso está interbloqueado. El proceso solo se puede realizar paso a paso.
Armario de control eléctrico IP55, RAL7032.
Componentes eléctricos de Schneider.
El PLC y la pantalla táctil de Siemens pueden controlar y monitorear el proceso
sincrónicamente.
El transformador de voltaje de aislamiento está instalado en el circuito de control.
Se ubican un interruptor principal con manija giratoria extendida y una parada de emergencia
en la puerta del armario.
El ventilador con filtro está ubicado en ambas placas laterales del gabinete. Y el forzado
La ventilación se realizará mediante ventilador axial.
Una alarma ubicada en la parte superior del gabinete funcionará cuando ocurran fallas.
El interruptor fotoeléctrico Omron puede medir cada acción con exactitud.
Relé de sobrecarga eléctrico de alta precisión Schneider para motor basculante y elevación
Los motores se pueden configurar en valores optimizados a pedido.
La doble protección en la posición extrema de inclinación y elevación puede proporcionar seguridad y
funcionamiento confiable del mezclador.
La caja de seguridad se proporciona con mezclador. Solo cuando se cierra la puerta del recinto,
el mezclador puede ser operado.
Caja de conexiones instalada con cableado de prensaestopas.
Interruptores de límite de seguridad instalados.
La fuente de alimentación predeterminada es trifásica / 380V / 50Hz para motor y monofásica / 220V / 50Hz para control.
